ANDROID DEVICES INTERFACE + VOX CIRCUITS

Table des matières

ANDROID DEVICES INTERFACE + VOX CIRCUITS

SPECS

FUNCTIONNAL SPECS

Fonction de contrôle Prise en charge des accessoires La description
Fonction A Obligatoire Lecture/pause/crochet (appui court), Trigger Assist (appui long), Suivant (double appui)
Fonction B Optionnel Vol+
Fonction C Optionnel Vol-
Fonction D Optionnel Réservé (les appareils Pixel l'utilisent pour lancer des commandes vocales)

ELECTICAL SPECS

Fonction Prise en charge des accessoires La description
Impédance du haut-parleur 16 ohms ou plus Recommander 32 - 300 ohms
Résistance micro DC 1000 ohms ou plus Les caractéristiques du micro doivent être conformes à la section 5.4 Enregistrement audio du CDD Android actuel

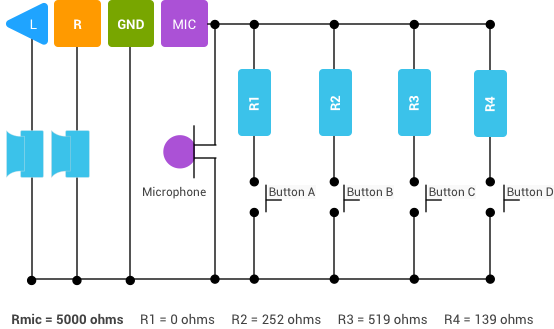

Fonction de contrôle Impédance équivalente* 0 ohm [Fonction A] Lecture/Pause/Raccrochage
240 ohms +/- 1% de résistance [Fonction B]
470 ohms +/- 1% de résistance [Fonction C]
135 ohms +/- 1% de résistance [Fonction D]

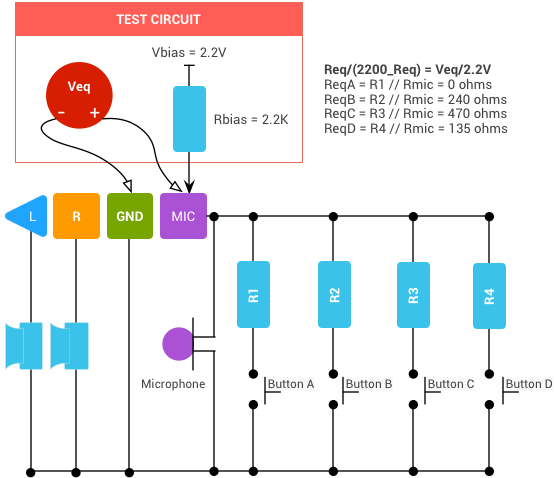

REFERENCE HEADSET TEST CIRCUIT


#01

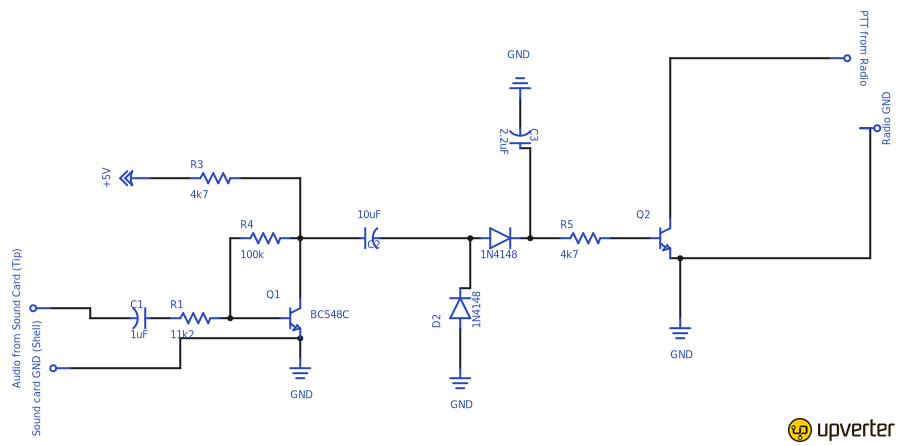

#02 (SOUNDCARD VOX)

#03

EQUIVALENCES

  • BC557 = 2N3906
  • BC517 = MPSW45-D / 2N6426

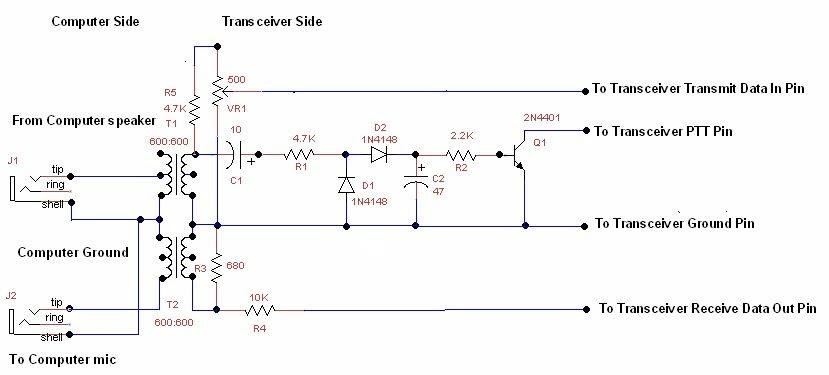

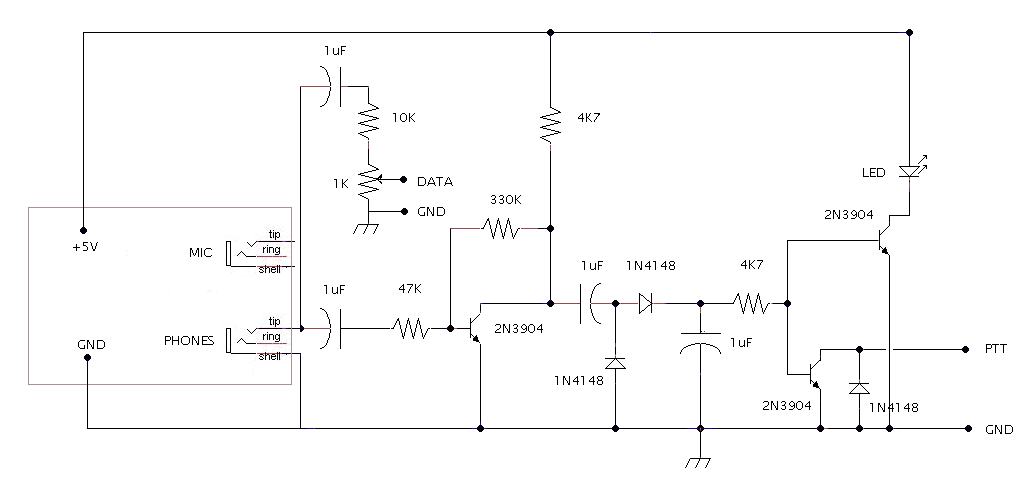

#04 (SOUNDCARD VOX)

EQUIVALENCES

  • 2N4401 = 2N3904

#05 (SOUNDCARD VOX)

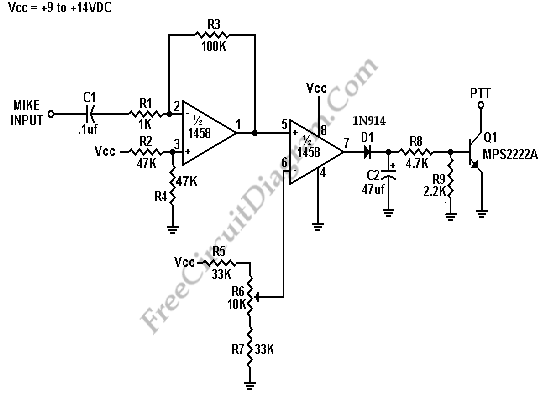

#06

#07 (F6CRP)

  • IC1 = LM741 ou LM358
  • IC2 = LM741 ou LM358
  • IC3 = LM741 ou LM358

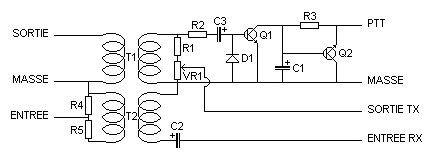

#08 (F6KFH/F5OCU)

Liste des composants

  • R1, R4, R5 = 1 K Ohm ¼ W
  • R2 = 2,2 K Ohm ¼ W
  • R3 = 10 K Ohm ¼ W
  • C1, C2, C3 = chimiques 1 µF 16 V
  • D1 = OA81 ou OA85
  • Q1 = 2N2222
  • Q2 = 2N2907
  • VR1 = ajustable horizontal 1K Ohm
  • T1, T2 = transformateurs isolements ligne téléphoniques BOURNS LM-NP-1001 B
  • 2 fiches jack mono 3,5 mm
  • 1 mètre câble méplat blindé audio 2×0,08
  • 1 socle Din 5 broches 45°
  • 1 boîtier plastique

#09 REF85/F6CGI

interface-pc_ref85_f6cgi.pdf

#10 F5KAV / F5RCT

une_interface_radio_android_f5rct_.pdf

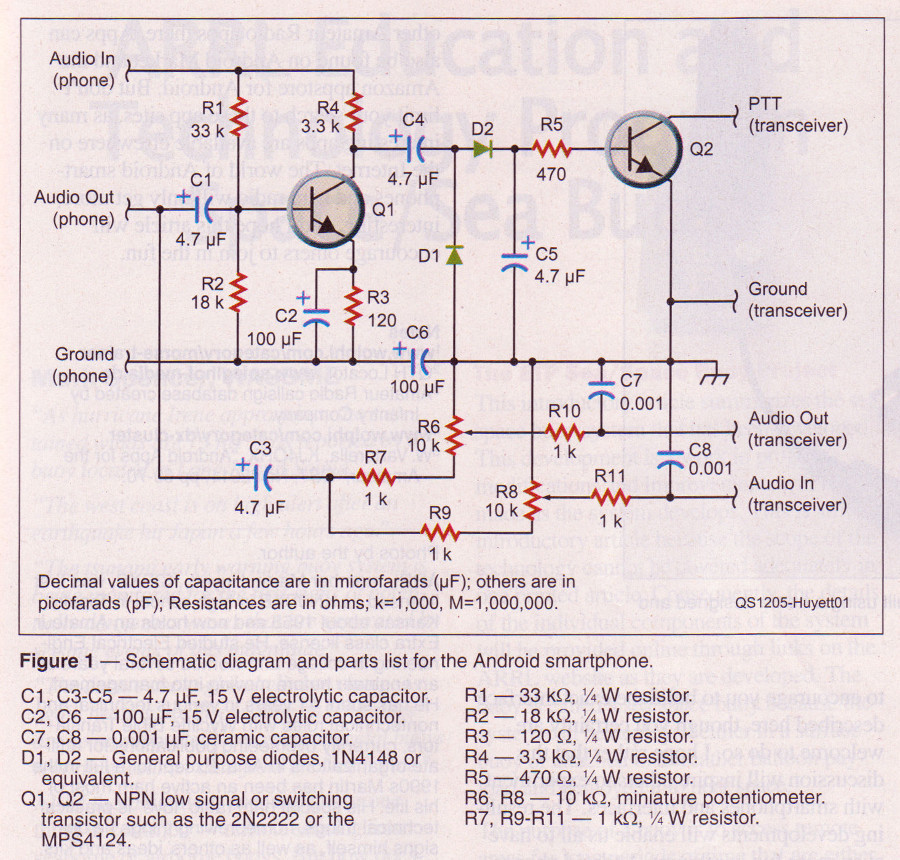

4X1MD SMARTPHONE/TABLET INTERFACE

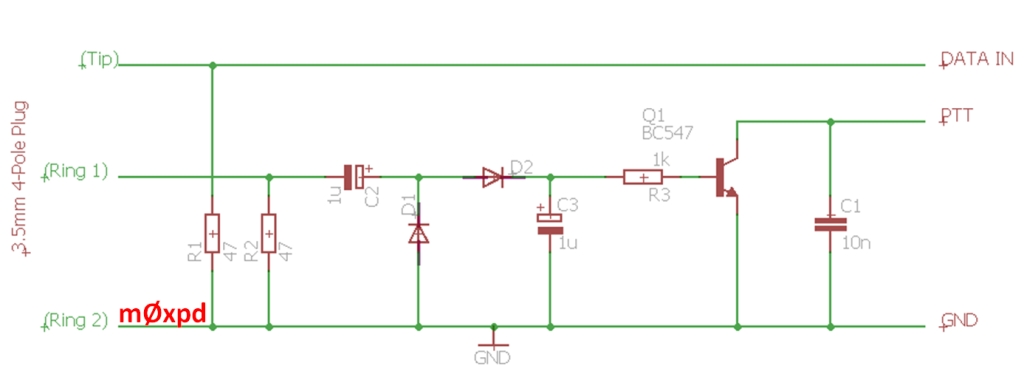

INSPIRATION

SCHEMATICS

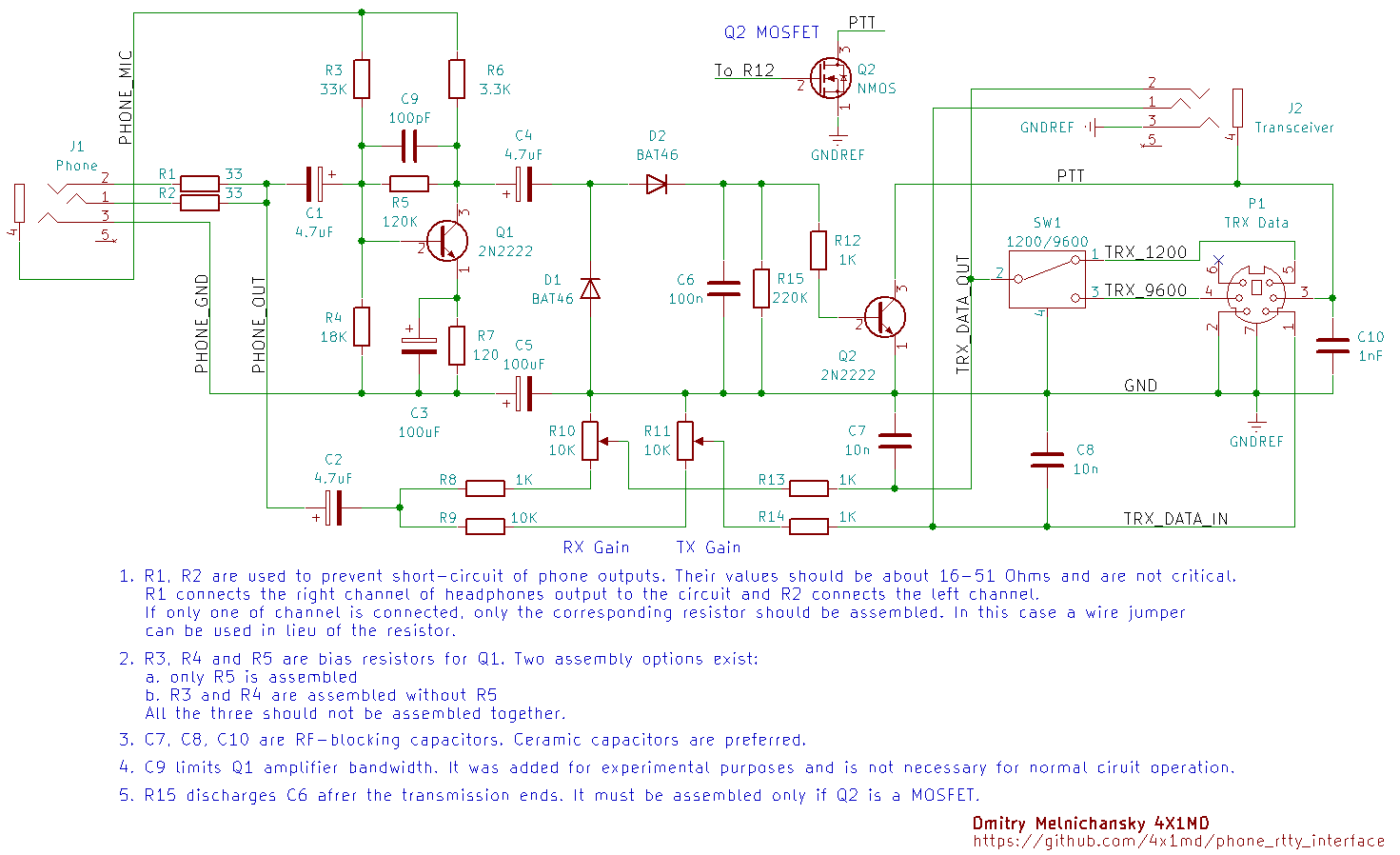

GENERAL

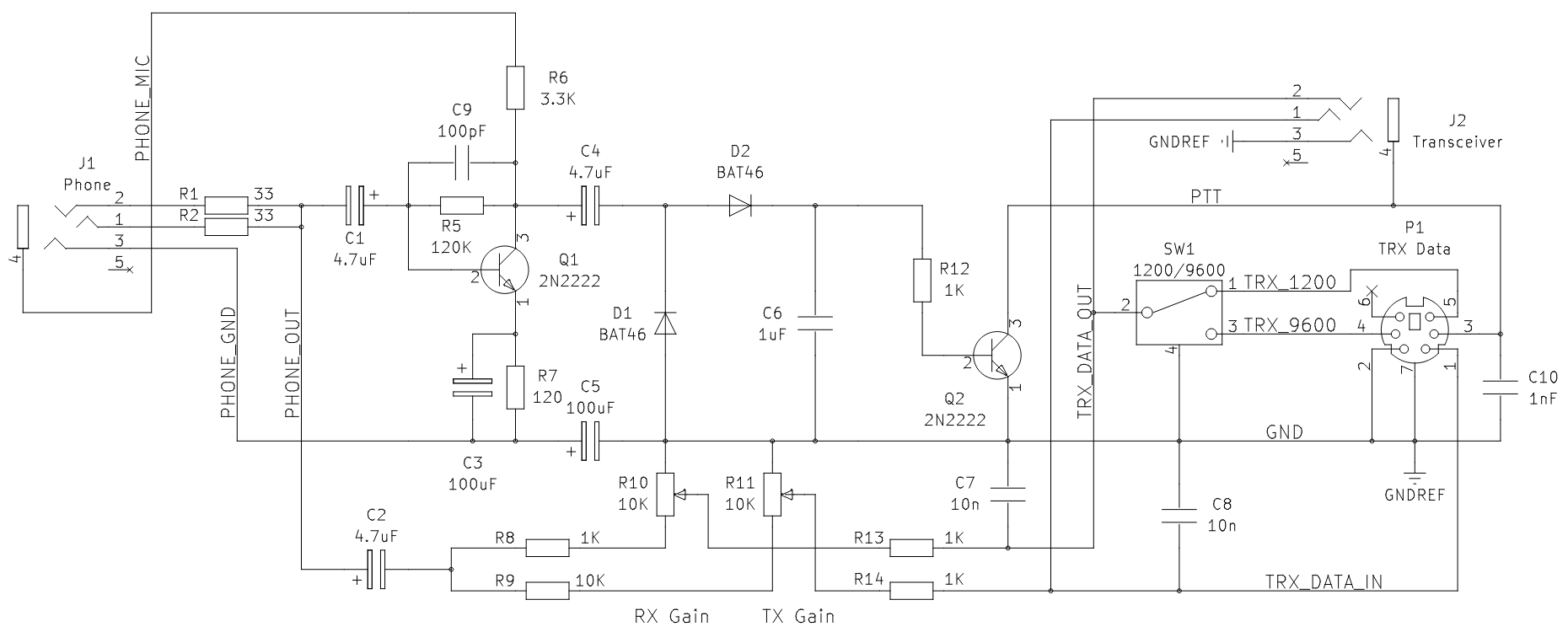

BJT VERSION

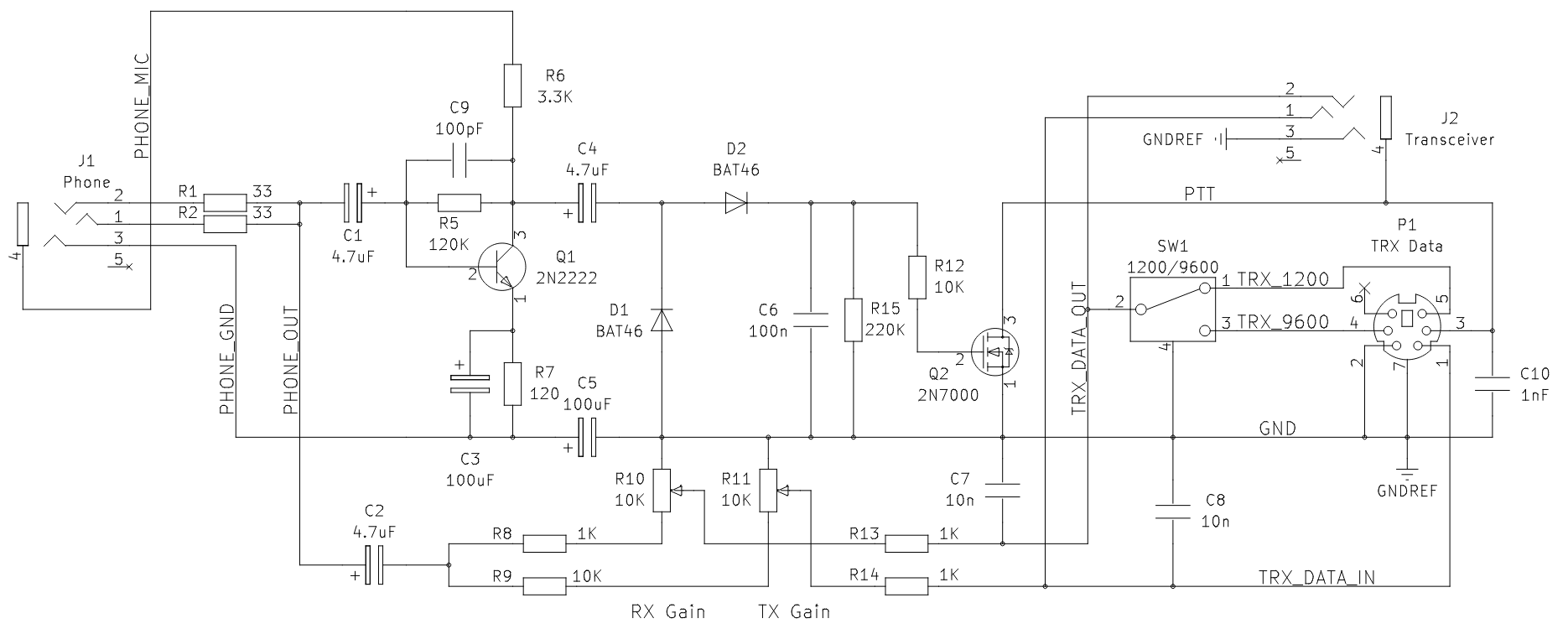

FET VERSION

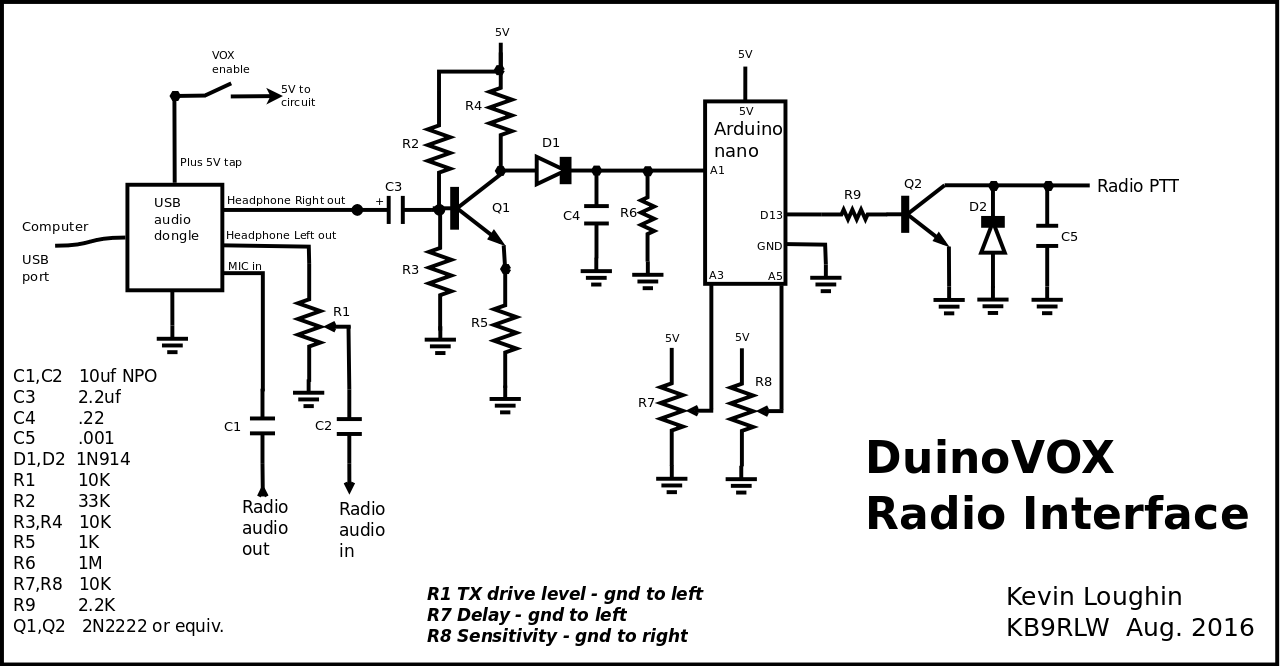

#11 KB9RLW, KEVIN'S "DUINOVOX" INTERFACE

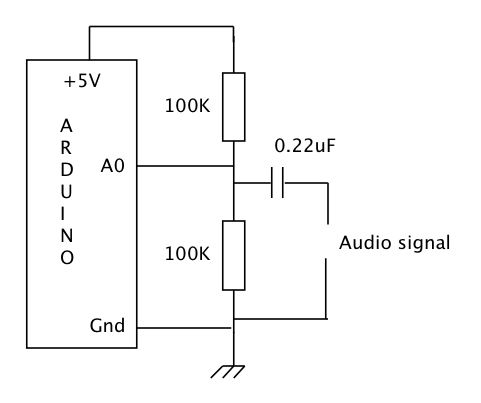

ARDUINO SOUND SENSING
