ANDROID DEVICES INTERFACE + VOX CIRCUITS
#01
#02 (SOUNDCARD VOX)
#03
EQUIVALENCES
- BC557 = 2N3906
- BC517 = MPSW45-D / 2N6426
#04 (SOUNDCARD VOX)
EQUIVALENCES
- 2N4401 = 2N3904
#05 (SOUNDCARD VOX)
#06
#07 (F6CRP)
- IC1 = LM741 ou LM358
- IC2 = LM741 ou LM358
- IC3 = LM741 ou LM358
#08 (F6KFH/F5OCU)
Liste des composants
- R1, R4, R5 = 1 K Ohm ¼ W
- R2 = 2,2 K Ohm ¼ W
- R3 = 10 K Ohm ¼ W
- C1, C2, C3 = chimiques 1 µF 16 V
- D1 = OA81 ou OA85
- Q1 = 2N2222
- Q2 = 2N2907
- VR1 = ajustable horizontal 1K Ohm
- T1, T2 = transformateurs isolements ligne téléphoniques BOURNS LM-NP-1001 B
- 2 fiches jack mono 3,5 mm
- 1 mètre câble méplat blindé audio 2×0,08
- 1 socle Din 5 broches 45°
- 1 boîtier plastique
#09 REF85/F6CGI
#10 F5KAV / F5RCT
4X1MD SMARTPHONE/TABLET INTERFACE
INSPIRATION
SCHEMATICS
GENERAL

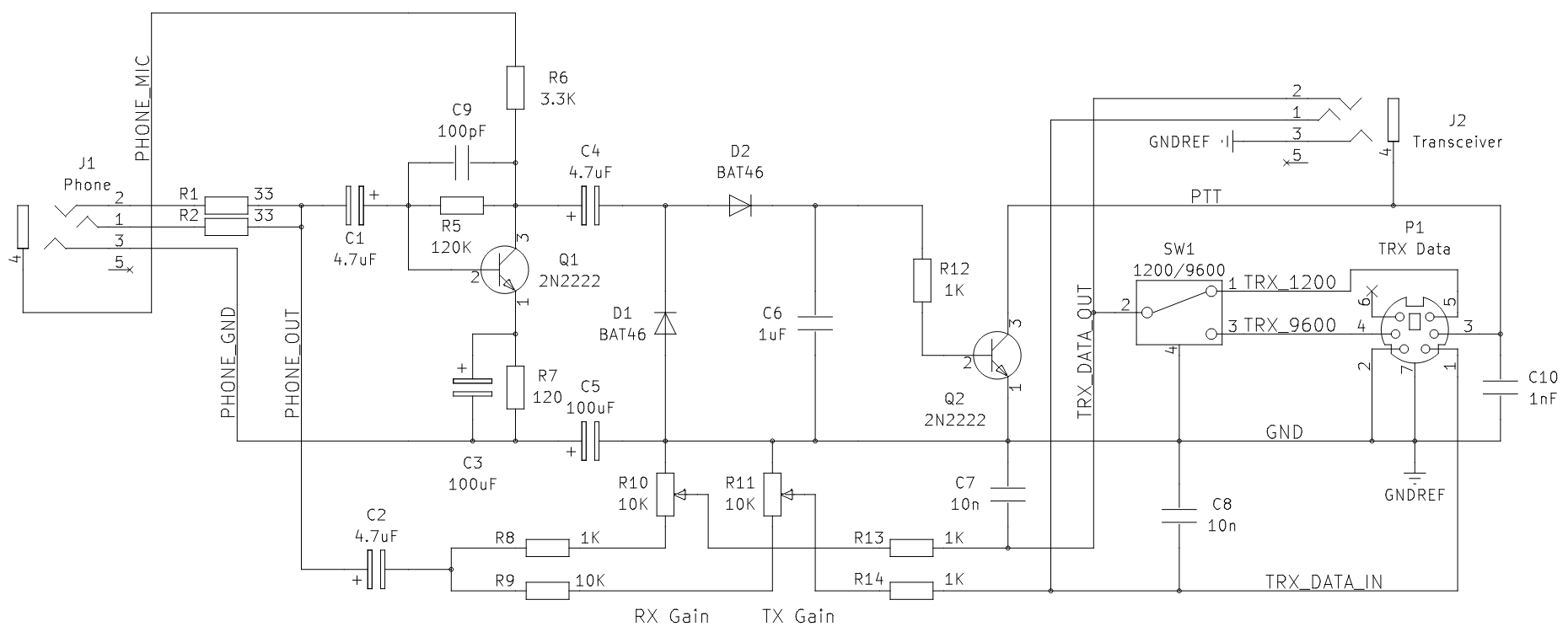

BJT VERSION
FET VERSION
